幻像電源

直流 48V

輸入衰減

-24 dB

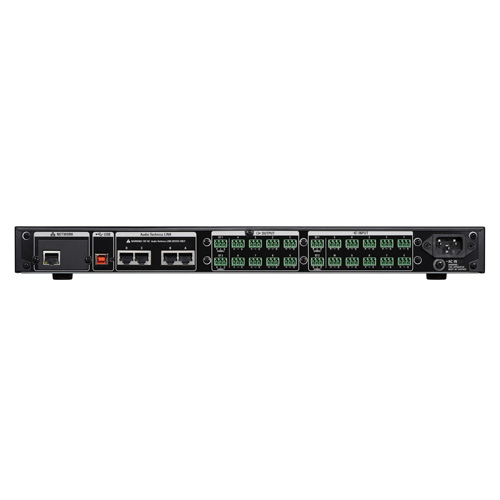

輸入端子

MIC/LINE INPUT 1 ~ 10 歐式鳳凰插接頭 (3針)

ST INPUT 1/2 歐式鳳凰插接頭 (3針)

輸出端子

OUTPUT 1~8 歐式鳳凰插接頭 (3針)

ST OUTPUT 1/2 歐式鳳凰插接頭 (3針)

控制

IP 協議：1個RJ-45

IP 地址: 192.168.33.102 (原廠默認)

通信速度：100 Mbps

鏈路連接

IP 協議：4個RJ-45

通信速度：100 Mbps

USB 連接

通道：1個立體聲輸入，1個立體聲輸出 (24位)

通信速度：高速 (480 Mbps)

模-數 / 數-模 轉換

分辨率：24位

動態范圍：115 dB

標配

歐式鳳凰插接頭 (22個)、電源線

ATDM-1012 輸入/輸出指標

輸入端子

1 ~ 10 (MIC) -
增益：20 ~ 60 dB;
負載阻抗：1.6 kΩ;
輸入電平 - 最小值：-60 dBu;
輸入電平 - 標稱值：-40 dBu;
輸入電平 - 最大值：-20 dBu;
連接器：歐式鳳凰插接頭 (平衡)

1 ~ 10 (LINE) -
增益：20 ~ 60 dB;
負載阻抗：10 kΩ;
輸入電平 - 最小值：-40 dBu;
輸入電平 - 標稱值：+4 dBu/0 dBV/-10 dBV/-20 dBV;
輸入電平 - 最大值：+24 dBu;
連接器：歐式鳳凰插接頭 (平衡)

ST 1/2 (L/R) -
負載阻抗：10 kΩ;
輸入電平 - 標稱值：0 dBV/-10 dBV/-20 dBV;
輸入電平 - 最大值：+20 dBV;
連接器：歐式鳳凰插接頭 (非平衡)

輸出端子

BAL 1 ~ 8 -
負載阻抗：150Ω;
輸入電平 - 標稱值：+4 dBu/-10 dBV/0 dBV;
輸入電平 - 最大值：+24 dBu;
連接器：歐式鳳凰插接頭 (平衡)

UNBAL 1/2 (L/R) -
負載阻抗：150Ω;
輸入電平 - 標稱值：0 dBV/-10 dBV/-33 dBV;
輸入電平 - 最大值：+20 dBu;
連接器：歐式鳳凰插接頭 (非平衡)
